Как выбрать поплавковый датчик для станции КНС
Выбор поплавкового датчика для канализационной насосной станции (КНС) – задача, требующая внимания к нескольким ключевым параметрам. Неправильный выбор может привести к неэффективной работе станции, переполнениям, аварийным ситуациям и преждевременному износу оборудования. Вот подробное руководство:
1. Тип поплавкового датчика:

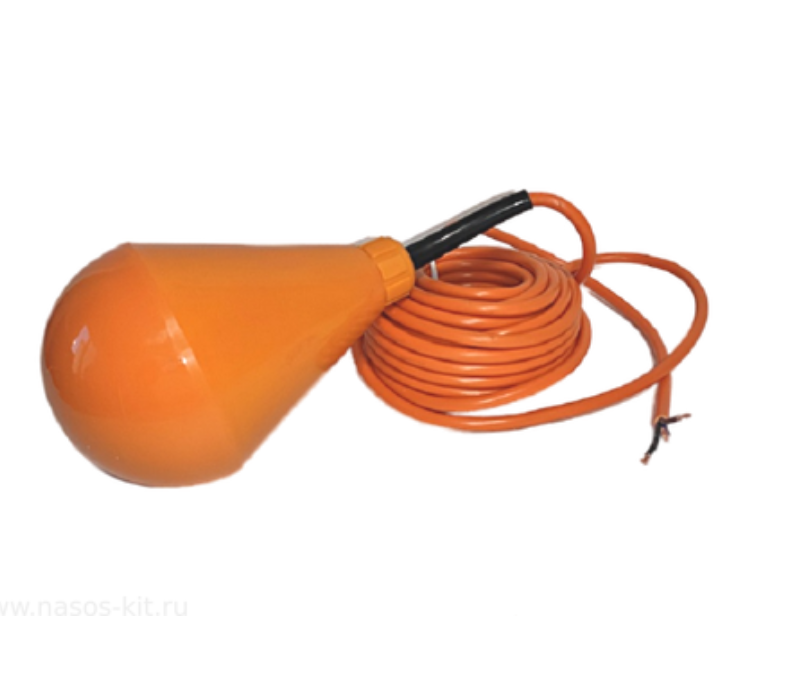

- Вертикальные поплавковые датчики: Самый распространенный тип для КНС. Датчик подвешивается на тросе и перемещается вместе с уровнем жидкости. Имеют несколько фиксированных точек срабатывания (минимум, максимум, авария).
- Горизонтальные поплавковые датчики: Менее распространены в КНС, обычно используются в резервуарах с большим диаметром.
- Гидростатические датчики (уровнемеры): Измеряют давление столба жидкости и преобразуют его в уровень. Не являются поплавковыми, но часто используются в КНС в качестве резервного или дополнительного контроля уровня. Они более надежны в агрессивных средах, но дороже.
Для КНС чаще всего выбирают вертикальные поплавковые датчики.
2. Материал поплавкового датчика:
- Нержавеющая сталь (SS304, SS316): Наиболее предпочтительный материал для КНС, так как устойчив к коррозии, агрессивным средам и механическим повреждениям. SS316 более устойчива к хлоридам, поэтому лучше подходит для морских или прибрежных регионов.
- ПВХ (PVC): Более дешевый вариант, подходит для чистых сточных вод без агрессивных химикатов. Не рекомендуется для применения с абразивными частицами.
- Полипропилен (PP): Обладает хорошей химической стойкостью, но менее прочный, чем нержавеющая сталь.
Выбор материала зависит от состава сточных вод. Если в стоках присутствуют агрессивные химикаты, абразивные частицы или высокие концентрации сероводорода, используйте датчики из нержавеющей стали SS316.
3. Количество и расположение точек срабатывания:
- Минимум (Включение насоса): Включает насос при достижении определенного минимального уровня.
- Максимум (Выключение насоса): Выключает насос при достижении определенного максимального уровня.
- Авария (Высокий уровень): Включает аварийную сигнализацию и может включить резервный насос (если он предусмотрен) при достижении критического уровня.
Необходимое количество точек срабатывания зависит от размера резервуара, производительности насосов и требований к автоматизации. Обычно используют три точки: миниму, максимум и авария.
4. Длина троса:
Длина троса должна быть достаточной для охвата всего диапазона уровней жидкости в резервуаре, с учетом максимального и минимального уровней, а также запаса на установку и регулировку. Важно! Слишком длинный трос может запутываться и создавать проблемы.
5. Коммутационные характеристики:
- Релейный выход: Простой и надежный, подходит для подключения к стандартным реле и контроллерам.
- Транзисторный выход (NPN/PNP): Используется для подключения к современным контроллерам и системам автоматизации.
- 4-20 мА выход: Аналоговый сигнал, позволяет передавать информацию об уровне жидкости на большие расстояния и интегрировать датчик в системы SCADA.
6. Совместимость с системой управления:
Убедитесь, что датчик совместим с контроллером КНС. Проверьте напряжение питания, тип выходного сигнала и протоколы связи.
7. Производитель и надежность:
Выбирайте датчики от проверенных производителей с хорошей репутацией. Это гарантирует качество, надежность и долговечность оборудования. Обратите внимание на наличие сертификатов и гарантии.
Рекомендации по выбору:
- Для стандартных КНС с неагрессивными сточными водами: Вертикальный поплавковый датчик из нержавеющей стали SS304 с релейным выходом и тремя точками срабатывания.
- Для КНС с агрессивными сточными водами или в морских/прибрежных регионах: Вертикальный поплавковый датчик из нержавеющей стали SS316 с релейным или транзисторным выходом и тремя точками срабатывания.
- Для КНС с высокими требованиями к автоматизации и мониторингу: Вертикальный поплавковый датчик с транзисторным или 4-20 мА выходом, совместимый с системой SCADA.
Перед покупкой рекомендуется:
- Проконсультироваться со специалистом по КНС.
- Проанализировать состав сточных вод.
- Определить требуемое количество точек срабатывания.
- Учесть особенности системы управления.
