Шкаф управления тремя насосами ШУН3Д-0.55 кВт
550000
Шкаф управления тремя дренажным насосами 0.55 кВт с доставкой по Казахстану
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Шкаф управления тремя насосами ШУН3Д-0.55 кВт
550000
#PROP_TITLE#
—
#PROP_VALUE#
Справочный центр 24/7
Готовы отвечать на вопросы, когда удобно вам
Обучение персонала
Заботимся о вашем времени, развитии и ресурсах
Быстрая доставка до места
Работаем со всем транспортными компаниями
Шкаф управления тремя дренажными насосами ШУН3Д-0.55: автоматизация водоотведения и наполнения с гарантией 2 года. Помощь в выборе, подключении и обслуживании.
Доставка по Казахстану! Узбекистану, Таджикистану, Туркменистану и Кыргызстану
Доставим шкафы управления тремя насосами ШУН3Д-0.55 до объекта!, ежедневно мы отправляем более 10 шкафов управления! Сотрудничаем с проектными институтами.
Алгоритм работы шкафа управления тремя насосами ШУН3Д-0.55 кВт в режиме откачка.
1. Описание датчиков и исполнительных устройств:
-
Датчики уровня:
- Нижний (L0): Указывает на минимальный уровень воды, насосы выключены.
- Уровень 1 (L1): Включает один насос (Насос 1) для поддержания уровня.
- Уровень 2 (L2): Включает второй насос (Насос 2) для более интенсивного откачивания.
- Аварийный уровень (L3): Активирует тревожную сигнализацию, может включать оба насоса на максимальную мощность, и/или отправлять сигнал на внешний пост управления.
- Насос 1: Основной насос для откачивания воды.
- Насос 2: Дополнительный насос для увеличения производительности.
- Насос 3: Дополнительный насос для увеличения производительности.
- Вкл/Выкл Насос 1: Ручное управление насосом 1.
- Вкл/Выкл Насос 2: Ручное управление насосом 2.
- Вкл/Выкл Насос 3: Ручное управление насосом 3.
- Режим Автомат: Переключение в автоматический режим.
- Режим Ручной: Переключение в ручной режим.
- Стоп: Экстренное выключение обоих насосов.
- Вкл/Выкл Насос 1: Удаленное управление насосом 1.
- Вкл/Выкл Насос 2: Удаленное управление насосом 2.
- Вкл/Выкл Насос 3: Удаленное управление насосом 3.
- Сигнал тревоги: Индикация аварийного уровня.
2. Режимы работы:
2.1. Автоматический режим:
- L0 (Нижний уровень): Оба насоса выключены.
- L1 (Уровень 1): Включается Насос 1.
- L2 (Уровень 2): Включаются оба насоса (Насос 1 и Насос 2).
- L3 (Аварийный уровень):
- Включаются три насоса (Насос 1, Насос 2, Насос 3) на максимальную мощность (если возможно).
- Активируется звуковая и световая сигнализация.
- Отправляется сигнал тревоги на внешний пост управления.
- При понижении уровня:
- При достижении уровня ниже L2, выключается Насос 3.
- При достижении уровня ниже L1, выключается Насос 1 и Насос 2.
- При достижении уровня ниже L0, система возвращается в исходное состояние (все насосы выключены).
- Защита от "сухого хода": Предусмотреть защиту от работы насосов при отсутствии воды.
2.2. Ручной режим (с панели шкафа):
- Работа насосов управляется непосредственно кнопками.
- Поплавковые датчики в этом режиме игнорируются (или используются для защиты от переполнения).
2.3. Ручной режим (с внешнего поста управления):
- Аналогичен ручному режиму с панели шкафа.
3. Дополнительные требования и защита:
- Приоритет безопасности: При достижении аварийного уровня (L3), система должна немедленно активировать аварийную сигнализацию и включить оба насоса.
- Защита от переполнения: Даже в ручном режиме, при достижении аварийного L3, система должна автоматически включить всеанасосаы
- Блокировка режимов: Нельзя переключаться между режимами во время работы насосов.
- Индикация: Шкаф управления должен иметь индикацию состояния насосов, уровня воды, режима работы, и тревожных сообщений.
- Журнал событий: Рекомендуется вести журнал событий.
- Защита от короткого замыкания и перегрузки: Необходима электрическая защита.
Основные функции ШУН3Д-0.55
Шкаф управления тремя дренажными насосами ШУН3Д-0.55
обеспечивает автоматическое управление двумя насосами с помощью:
- Поплавковых датчиков уровня воды
- Кондуктометрических датчиков (электродных)
- Ручного режима (кнопки на панели)

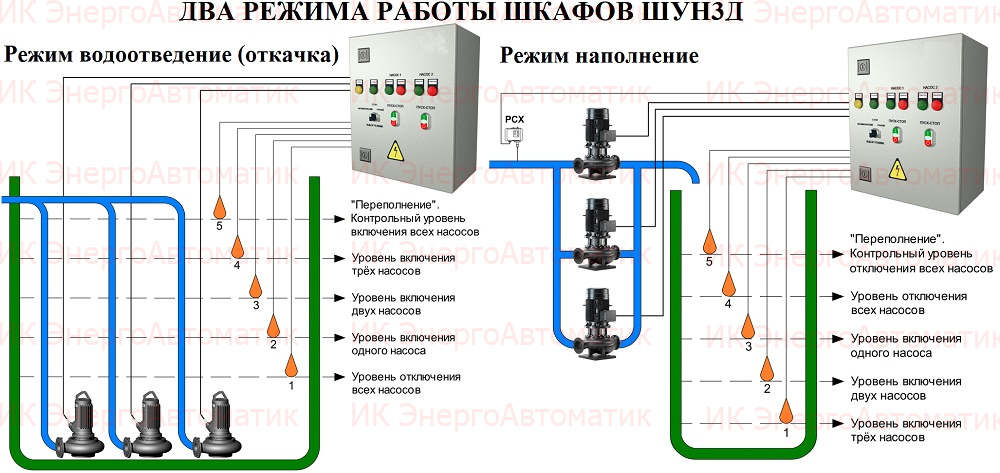

Режимы работы:
1. Водоотведение (откачка):
- Запуск насоса при срабатывании верхнего датчика;
- Запуск второго насоса при достижении верхнего уровня;
- Отключение при достижении нижнего уровня;
- Сигнализация «ПЕРЕПОЛНЕНИЕ» (звук + свет) при аварии;
2. Наполнение:
- Включение насоса при опускании уровня до нижнего датчика;
- Запуск второго, третьего насоса по таймеру или по датчику уровня;
- Отключение при заполнении до верхней отметки;
- Защита от сухого хода — автоматическое отключение насоса при отсутствии воды;
Преимущества ШУН3Д-0.55
Базовая комплектация:
- Защита двигателей от перегрузки, КЗ, перегрева;
- Ручное управление двумя насосами с панели;
- Подключение кнопочных постов (ПМУ);
- Сигнализация неисправностей и переполнения;
Дополнительные опции:
- Контроль протока, наличие входа для датчика сухого хода;
- Плавный пуск насоса, возможна установка преобразователя частоты;
- Интеграция со SCADA системами, наличие интерфейсов/протоколов Modbus-RTU, Modbus-TCP;
- СМС-оповещения о состоянии системы;
- Уличное исполнение (IP65 + подогрев);
- Счетчик моточасов, защита от заиливания;

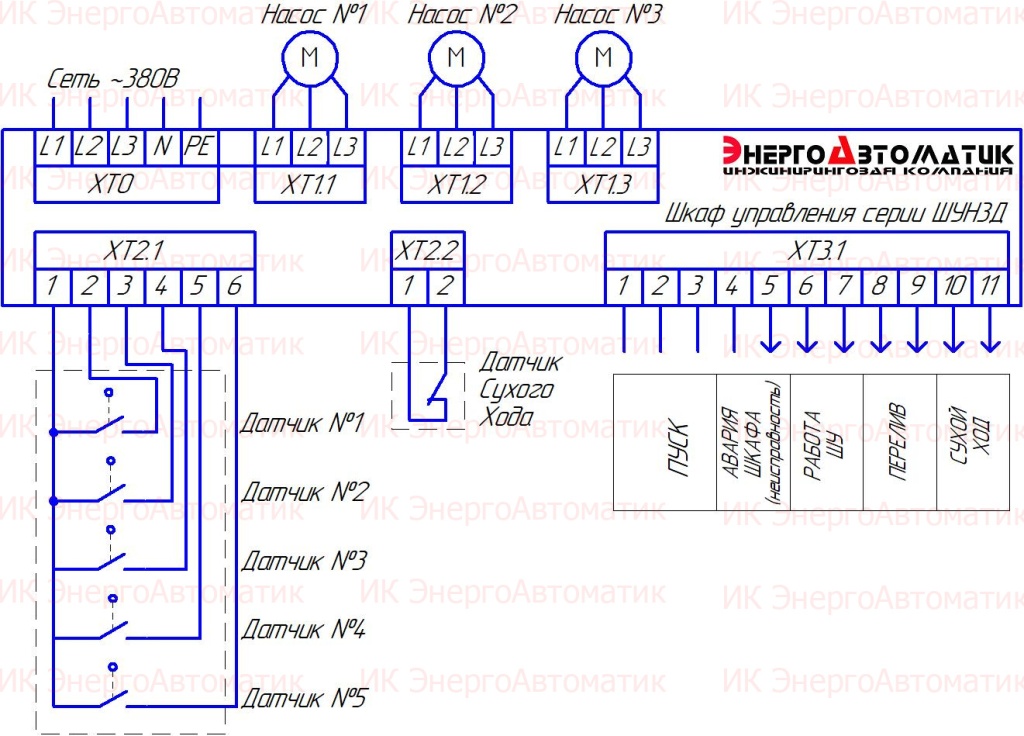

Схема подключения шкафа управления тремя дренажными насосами серии ШУН3Д-0.55
Типовая схема подключения поплавковых датчиков уровня. Схема подключения кондуктометрических датчиков аналогична. Первый контакт является общим электродом, затем электроды расположенные в соответствии с высотой установки "отключение насоса" и "включение насоса" "переполнение"
Технические характеристики и цены
Таблица моделей ШУН3Д-0.55 (мощность, размеры, стоимость): Актуальную цену уточняйте у менеджеров по контактам тут. Или звоните, пишите вацап +77772572211.
Типовой ряд шкафов управления ШУН3Д-0.55 (380В)
| № | Наименование | Мощность двигателя (кВт) | Номинальный ток (А) | Схема |
|---|---|---|---|---|
| 1 | ШУН3Д-0.18-IP | 0.18 | 0.6 | Ссылка на схему |
| 2 | ШУН3Д-0.25-IP | 0.25 | 0.8 | Ссылка на схему |
| 3 | ШУН3Д-0.37-IP | 0.37 | 1.1 | Ссылка на схему |
| 4 | ШУН3Д-0.55-IP | 0.55 | 1.6 | Ссылка на схему |
| 5 | ШУН3Д-0.75-IP | 0.75 | 2.2 | Ссылка на схему |
| 6 | ШУН3Д-1.1-IP | 1.1 | 2.9 | Ссылка на схему |
| 7 | ШУН3Д-1.5-IP | 1.5 | 3.8 | Ссылка на схему |
| 8 | ШУН3Д-2.2-IP | 2.2 | 5.2 | Ссылка на схему |
| 9 | ШУН3Д-3-IP | 3 | 6.8 | Ссылка на схему |
| 10 | ШУН3Д-4-IP | 4 | 8.8 | Ссылка на схему |
| 11 | ШУН3Д-5.5-IP | 5.5 | 11.8 | Ссылка на схему |
| 12 | ШУН3Д-7.5-IP | 7.5 | 15.5 | Ссылка на схему |
| 13 | ШУН3Д-11-IP | 11 | 22.5 | Ссылка на схему |
| 14 | ШУН3Д-15-IP | 15 | 29 | Ссылка на схему |
| 15 | ШУН3Д-18.5-IP | 18.5 | 36 | Ссылка на схему |
| 16 | ШУН3Д-22-IP | 22 | 42 | Ссылка на схему |
| 17 | ШУН3Д-30-IP | 30 | 58 | Ссылка на схему |
| 18 | ШУН3Д-37-IP | 37 | 72 | Ссылка на схему |
| 19 | ШУН3Д-45-IP | 45 | 86 | Ссылка на схему |
Примечание: Данные по номинальному току являются приблизительными и могут отличаться в зависимости от производителя и типа электродвигателя.
Таблица размеров и мощностей подключаемых двигателей к шкафам серии ШУН3Д (3 насоса)
| № | Наименование |
Ближайший аналог АДЛ "Грантор" |
Мощность двигателя |
Размеры шкафа мм. |
|---|---|---|---|---|
| 1 | Шкаф управления дренажным насосом ШУН3Д-0.25 |
АЭП40-001-54К-33УБ АЭП40-001-54К-33У |
3х 0,25 кВт |
650х550х250 |
| 2 | Шкаф управления дренажным насосом ШУН3Д-0.37 |
АЭП40-001-54К-33У АЭП40-001-54К-33УБ |
3х 0,37 кВт |
650х550х250 |
|
3 |
Шкаф управления дренажным насосом ШУН3Д-0.55 |
АЭП40-002-54К-33У АЭП40-002-54К-33УБ |
3x 0.55 кВт |
650х550х250 |
|
4 |
Шкаф управления дренажным насосом ШУН3Д-0.75 |
АЭП40-003-54К-33У АЭП40-003-54К-33УБ |
3x 0.75 кВт |
650х550х250 |
|
5 |
Шкаф управления дренажным насосом ШУН3Д-1.5 |
АЭП40-004-54К-22У АЭП40-004-54К-22УБ |
3x 1.5 кВт |
650х550х250 |
|
6 |
Шкаф управления дренажным насосом ШУН3Д-2.2 |
АЭП40-006-54К-33У АЭП40-006-54К-33УБ |
3x 2.2 кВт |
650х550х250 |
|
7 |
Шкаф управления дренажным насосом ШУН3Д-3 | АЭП40-010-54К-22У |
3x 3 кВт |
650х550х250 |
|
8 |
Шкаф управления дренажным насосом ШУН3Д-4 |
АЭП40-010-54К-33УБ АЭП40-010-54К-33У АЭП40-020-54К-33У |
3x 4 кВт |
650х550х250 |
|
9 |
Шкаф управления дренажным насосом ШУН3Д-7.5 |
АЭП40-016-54К-33УБ АЭП40-016-54К-33У |
3x 7.5 кВт |
500х400х250 |
|
10 |
Шкаф управления дренажным насосом ШУН3Д-11 |
АЭП40-025-54К-33У АЭП40-025-54К-33УБ |
3x 11 кВт |
800х650х250 |
| 11 | Шкаф управления дренажным насосом ШУН3Д-15 |
АЭП40-032-54К-33У АЭП40-032-54К-33УБ |
3x 15 кВт |
800х650х250 |
| 12 |
Шкаф управления дренажным насосом ШУН3Д-18.5 |
АЭП40-040-54К-33У АЭП40-040-54К-33УБ АЭП40-040-54К-33УБ2 |
3x 18.5 кВт |
1000х750х250 |
| 13 |
Шкаф управления дренажным насосом ШУН3Д-22 |
АЭП40-050-54К-33У АЭП40-050-54К-33УБ2 |
3x 22 кВт |
1000х750х250 |
|
14 |
Шкаф управления дренажным насосом ШУН3Д-30 |
АЭП40-058-54К-33УБ АЭП40-058-54К-33УБ2 АЭП40-063-54К-33У АЭП40-063-54К-33УБ АЭП40-063-54К-33УБ2 |
3x 30 кВт |
1400х800х250 |
|
15 |
Шкаф управления дренажным насосом ШУН3Д-37 |
АЭП40-080-54К-33У АЭП40-080-54К-33УБ АЭП40-080-54К-33УБ2 |
3x 37 кВт |
1400х800х250 |
|
16 |
Шкаф управления дренажным насосом ШУН3Д-45 |
АЭП40-100-54К-33У |
3x 45 кВт |
1600х750х250 |
|
17 |
Шкаф управления дренажным насосом ШУН3Д-51/55 |
АЭП40-100-54К-33УБ АЭП40-100-54К-33УБ2 |
3x 55 кВт |
1600х750х250 |
Гарантия и доставка
- ✅ Гарантия 24 месяца — надежность подтверждена сертификатами
- 🚚 Доставка до дверей — работаем с транспортными компаниями по РФ и Казахстану
Как заказать?
- Выберите модель из таблицы
- Отправьте заявку на sale@nrga.kz с указанием:
- Названия шкафа
- Адреса доставки
- Получите счет и отслеживайте груз онлайн
